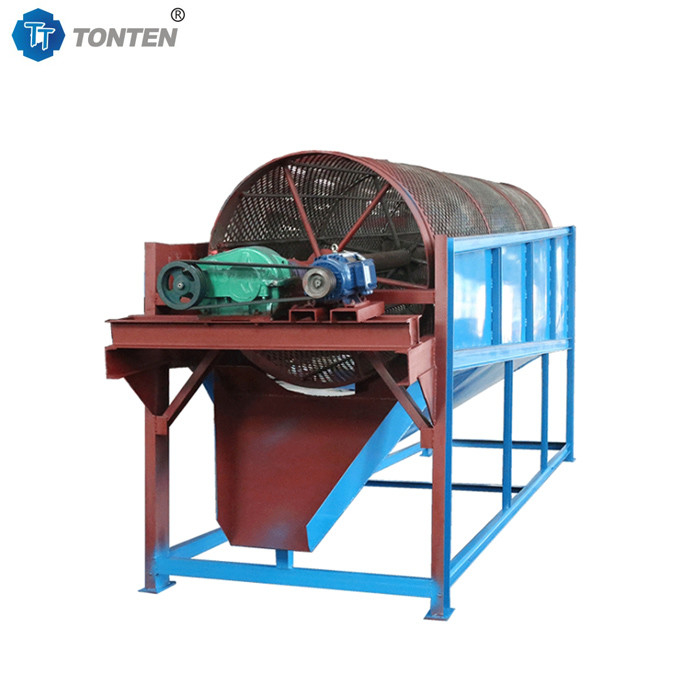

Erz Sand Kies Kiesmaschine Schirm Trennmaschine Schachtloses Trommelbildschirm
Produktdetails:
Herkunftsort: | China |
Markenname: | TONTEN |
Modellnummer: | Die in Absatz 1 genannten Anforderungen gelten nicht. |
Zahlung und Versand AGB:
Min Bestellmenge: | 1 Satz |
---|---|
Preis: | Verhandlungsfähig |
Verpackung Informationen: | Standardverpackung oder -behälter aus Holzkisten |
Lieferzeit: | 10-15 Arbeitstage |
Zahlungsbedingungen: | T/T |
Versorgungsmaterial-Fähigkeit: | 30 Sete pro Monat |
Detailinformationen |
|||
Bildschirmkapazität: | 200 bis 300 m3/h | Abmessungen: | 5000 × 2300 × 4000 mm |
---|---|---|---|
Bildschirmgröße: | 3 mm | Screeningformular: | Rollschutz |
Anwendung: | Erz Sand Kies Steine Bildschirm Trennung | Entlademethode: | Seitenentladung |
Material: | Manganstahl | Vibrationen: | 120 Hz |
Hervorheben: | Maschine zur Abtrennung von Erz- und Sandschirm,Maschine zur Abtrennung von Kiessteinen,Schachtlose Trommel-Schirm-Trennmaschine |
Produkt-Beschreibung
Erz Sand Kies Kiesmaschine Schirm Trennmaschine Schachtloses Trommelbildschirm
Arbeitsprinzip:
Das Arbeitsprinzip des schachtlosen Trommelbildschirms ist relativ einfach. Das Material gelangt durch den Speiseanschluss in den Trommelbildschirm.Das Material bewegt sich unter Einwirkung von Schwerkraft und Zentrifugalkraft entlang der Innenwand der Schirmtrommel vorwärts.Während dieses Prozesses fällt das kleinere Material durch die Löcher des Bildschirms in den Sammelbehälter darunter.Während das größere Material weiterhin in der Schirmtrommel verbleibt und schließlich zum Entladungsport zur Entladung geschickt wird.
Arbeitsfluss:
1Das Material gelangt durch den Futteranschluss gleichmäßig in die Bildschirmtrommel.Der Futteranschluss ist in der Regel an der Oberseite der Schirmtrommel angelegt, um sicherzustellen, dass das Material reibungslos einfließen kann und Verstopfung durch ungleichmäßige Zufuhr vermieden wirdWährend des Fütterungsprozesses kann das Material durch eine Fütterungseinrichtung (z. B. ein vibrierendes Fütterungsgerät) gelangen, um eine gleichmäßige Verteilung des Materials zu gewährleisten.
2Der Kernteil der schachtlosen Trommel-Bildschirm ist die Bildschirmtrommel. Die Bildschirmtrommel wird von einem Elektromotor angetrieben und dreht sich kontinuierlich.Die Schirmtrommel kann bei der Drehung stabiler seinDiese Konstruktion erleichtert die Bewegung der Materialien in der Schirmtrommel.
3. Materialbewegung und -schirmung: Während sich die Bildschirmtrommel dreht, bewegt sich das Material durch die Schwerkraft und die Zentrifugalkraft entlang der Innenwand der Bildschirmtrommel nach vorne.Die Bewegung der verschiedenen Partikelgrößen von Materialien in der Bildschirmtrommel zeigt unterschiedliches Verhalten: Materialien mit geringer Partikelgröße: Kleinere Partikel können durch die Schirmlöcher an der Innenwand der Schirmtrommel in den Sammelbehälter unten fallen.Diese Partikel werden in der Regel als qualifizierte Materialien bezeichnet und können durch das Screening reibungslos passieren. Materialien mit großer Partikelgröße: Größere Partikel können nicht durch den Bildschirm gelangen und bleiben weiterhin in der Bildschirmtrommel.Diese Partikel werden schließlich zum Entladehafen zur Entladung geschickt., die als unqualifizierte Materialien bezeichnet werden.
4. Schirmwirksamkeit und Einstellung: Die Schirmwirksamkeit des schachtlosen Trommelschirms hängt von mehreren Faktoren ab, einschließlich der Größe des Schirmlochs, der Art des Materials,der Neigungswinkel der SchirmtrommelDer Bediener kann die Blende des Bildschirms und den Neigungswinkel der Bildschirmtrommel entsprechend den tatsächlichen Bedürfnissen anpassen, um den Schirmwirkung zu optimieren.
Bildschirmöffnung: Die Wahl der Blende beeinflusst unmittelbar die Partikelgrößen-Klassifizierung des Screening.während größere Öffnungen für die Abmessung größerer Partikel geeignet sind.
Neigungswinkel: Der Neigungswinkel der Schirmtrommel wird in der Regel zwischen 5° und 15° eingestellt.Damit wird die Effizienz des Screening verbessert..
5Entladungsprozess: Nach dem Screening fallen kleine Materialien durch den Bildschirm und werden für die anschließende Verarbeitung oder Verpackung in den Sammelbehälter unten gesammelt.Große Materialien bewegen sich weiter in der Schirmtrommel und werden schließlich an den Entladestank geschicktDieses Verfahren sorgt für eine effiziente Einstufung der Materialien und verringert die Verschwendung von Ressourcen.
Parameter:
Modell |
Kapazität (tph) |
Macht (kW) |
Länge (mm) |
Abmessungen (mm) |
Gewicht ((kg) |
mit einer Breite von nicht mehr als 15 mm |
50 |
4 |
1500 |
3000x1400x2145 |
2200 |
mit einer Breite von nicht mehr als 20 mm |
100 |
5.5 |
2000 |
3500x1400x2160 |
3100 |
mit einer Breite von nicht mehr als 20 mm |
160 |
7.5 |
2500 |
4150x1600x2680 |
4200 |
mit einer Breite von nicht mehr als 15 mm |
250 |
11 |
3000 |
4460x1900x2850 |
5100 |
mit einer Breite von nicht mehr als 20 mm |
350 |
15 |
4500 |
5980x1900x3080 |
6000 |
mit einer Breite von nicht mehr als 20 mm |
450 |
22 |
4800 |
6500x2300x4000 |
7500 |
SC2015 |
600 |
30 |
5500 |
7500x2500x4100 |
8600 |
