Maschine zur Vernichtung von Steinen

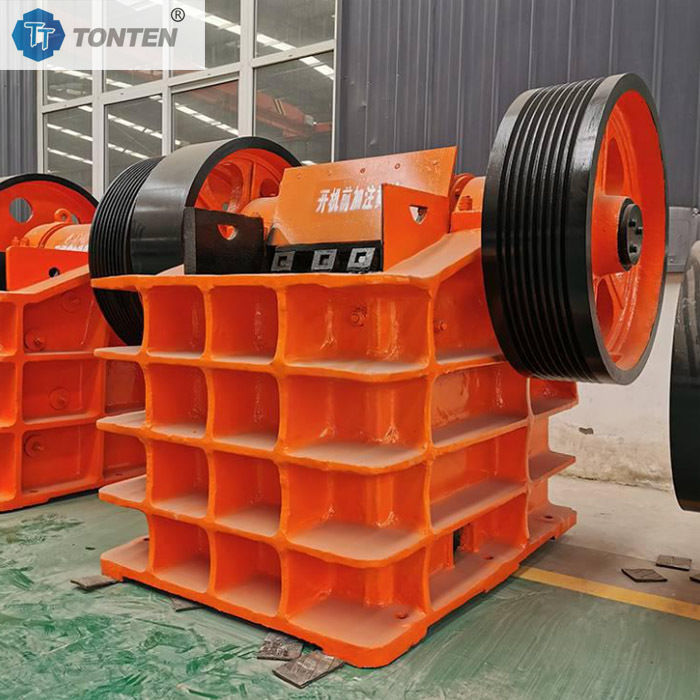

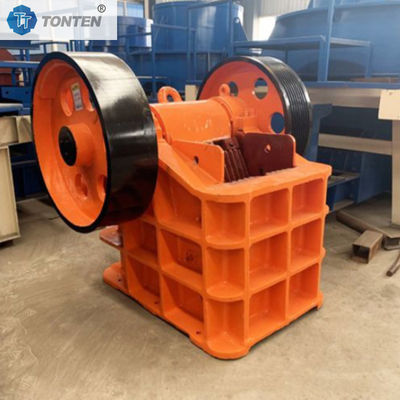

Hartgestein-Backenbrecher Beton-Steinbruch-Backenbrechermaschine

Einführung:
TONTEN Machinery Backenbrecher zerkleinert Materialien durch periodisches Zusammendrücken zwischen den beweglichen und festen Backen. Er ist die grundlegendste und wichtigste Grobzerkleinerungsanlage in einer Erzzerkleinerungs-Produktionslinie. Die gesamte Grundstruktur des Backenbrechers besteht typischerweise aus hochwertigen geschweißten Stahlplatten oder Stahlguss, die extrem hohe Festigkeit und Steifigkeit erfordern, um erheblichen Stoßbelastungen standzuhalten. Die Exzenterwelle wird von großen Pendelrollenlagern getragen. Der Exzenterteil treibt die bewegliche Backe an und wandelt die Drehbewegung des Motors in eine Quetschbewegung um. Die Pleuelstange dient sowohl als Kraftübertragungskomponente als auch als Überlastschutzvorrichtung. Wenn unzerkleinerbares Material (wie Eisenblöcke) in die Brechkammer gelangt, bricht oder reißt die Pleuelstange zuerst, wodurch andere Kernkomponenten der Haupteinheit vor Beschädigungen geschützt werden. Eine Einstellvorrichtung wird verwendet, um die Größe der Austragsöffnung einzustellen und so die endgültige Produktpartikelgröße zu steuern. An jedem Ende der Exzenterwelle ist ein Schwungrad montiert. Es speichert Energie während des Leerhubs und gibt sie während des Arbeitshubs (Quetschen des Materials) frei, wodurch die Motorlast reduziert und ein reibungsloserer Maschinenbetrieb gewährleistet wird.

Funktionsprinzip:
Der Prozess lässt sich als zyklischer "Zuführungs-Extrusions-Austrags"-Zyklus zusammenfassen:

Zuführen und Klemmen: Material fällt von der Zuführungsöffnung oben am Brecher in die Brechkammer. Angetrieben von der Exzenterwelle und der Pleuelstange bewegt sich die bewegliche Backenplatte in Richtung der festen Backenplatte und klemmt das Material zwischen den beiden Backenplatten ein.

Extrusion und Zerkleinerung: Die bewegliche Backenplatte bewegt sich weiter nach vorne und oben und übt enormen Druck auf das Material aus. Wenn der Druck die Druckfestigkeit des Materials übersteigt, wird das Material gequetscht, gespalten und zerkleinert.

Austrag: Wenn sich die bewegliche Backenplatte zurückzieht, bewegt sich das zerkleinerte Material aufgrund der Schwerkraft nach unten. Material, das kleiner als die aktuelle Austragsöffnungsgröße ist, wird von unten ausgetragen, während größeres Material in der Brechkammer verbleibt und auf die erneute Extrusion während des nächsten Zyklus wartet.

Hin- und Her-Zyklus: Die Exzenterwelle dreht sich kontinuierlich und treibt die bewegliche Backenplatte in einer Hin- und Herbewegung Hunderte Male pro Minute an. Dieser Prozess wiederholt sich und erreicht kontinuierliches Zuführen, Zerkleinern und Austragen.

Technische Daten der Backenbrechermaschine:
