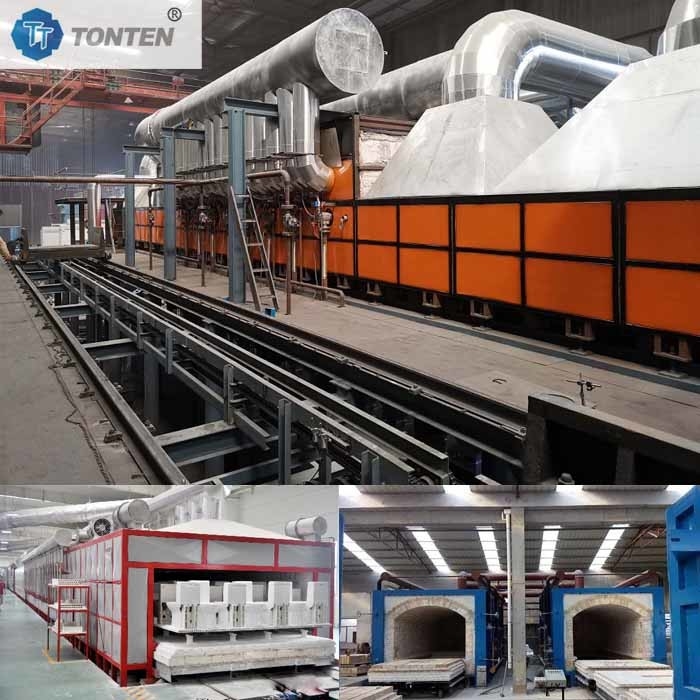

Automatische elektrische Tunnel-Ofen-Ausrüstung Gasverkalkte Schubplatte

Tunnelöfen Gasöfen Automatischer Tunnelöfen Kalzinierter Schubplattenöfen

Funktionsprinzip des Tunnelöfen
Ein Tunnelöfen ist eine Art traditioneller Ofen, der zum Brennen von Keramik, Ziegeln und anderen Materialien verwendet wird.

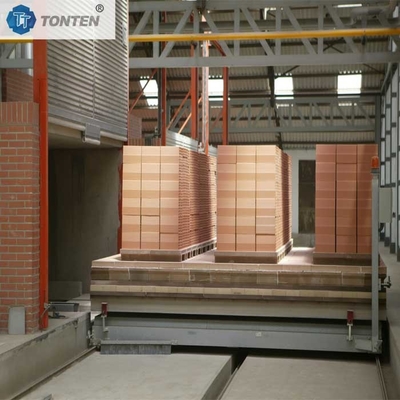

1- Verpackungsmaterialien: Zunächst wird die Keramik oder der Ziegel, der am Eingang des Tunnelöfen gebrannt werden soll, in den Ofen geladen.Innerhalb des Ofens befindet sich ein Rollenförderband, das das Material allmählich in den Ofen schiebt..
2- Vorwärmung und Verbrennung: Nach dem Material in den Ofen geht die Verbrennungskammer des Ofen den Brennstoff, z. B. Erdgas oder Öl, an,zur Bereitstellung der für die Verbrennung erforderlichen hohen TemperaturDie durch die Verbrennung erzeugte Wärme wird in die Luft und auf die Oberfläche des Materials im Ofen übertragen und allmählich erwärmt.
3. Wärmeaustausch: in der Regel gibt es mehrere Trennwände im Tunnelofen, die die Ofenkammer in verschiedene Bereiche trennen.so dass das Rauchgas aus dem Ofen durch die nebenan liegende Ofenkammer gehtDies kann die Effizienz der Wärmeenergieverwertung verbessern und die Abgasemissionen reduzieren.
4Sintern und Brennen: Mit der Temperaturerhöhung erreicht das Material allmählich die Sinter- und Brenntemperatur.Sintern bezeichnet den Prozess, bei dem die Partikel im Material miteinander verbunden werdenBei der Verbrennung wird eine starke Beschichtung auf der Oberfläche des Materials gebildet. Diese beiden Prozesse erfordern in der Regel eine höhere Temperatur und dauern eine bestimmte Zeit.
5- Kühlung und Entladen: Wenn das Material mit dem Brennen fertig ist, schwächt sich die Verbrennung des Ofens allmählich ab und die Kühlluft gelangt in den Ofen.Die Kühlluft fließt durch die Ofenkammer, um die gebrannte Keramik oder Ziegel nach und nach abzukühlenDas abgekühlte Produkt wird schließlich aus dem Ofen entfernt.

Tunnelofen Zonierung
Der Tunnelöfen kann in Vorzone, Brennzone und Kühlzone unterteilt werden.
1, die Vorwärme 30-45% der Gesamtlänge des Ofens ausmacht, der Temperaturbereich ist Raumtemperatur ~ 900°C;Die Fahrzeugkarosserie steht in Berührung mit dem durch die Verbrennung des Brennstoffs in der Brennzone erzeugten Rauchgas, und wird allmählich erhitzt, um den Vorwärmprozess des Körpers abzuschließen.
2Die Brennzone beträgt 10 bis 33% der Gesamtlänge des Ofen, der Temperaturbereich beträgt 900 °C ~ die höchste Temperatur.die Brenntemperatur erreicht, die für die Fertigstellung des Brennprozesses erforderlich ist.
3, der Kühlgürtel macht 38-46% der Gesamtlänge des Ofen aus, und der Temperaturbereich ist die höchste Temperatur ~ die Temperatur des Produkts aus dem Ofen;Die Produkte mit hoher Temperatur gelangen in den Kühlgurt und tauschen Wärme mit einer großen Menge kalter Luft aus, die vom Ende des Ofens eingepumpt wird, um den Kühlprozess des Billets abzuschließen.

Datentabelle für Tunnelöfen
