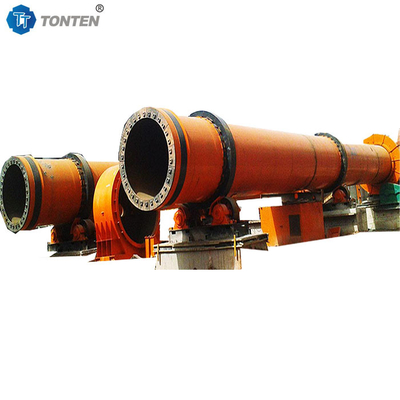

OEM Rotation Calcination Furnace Kiln Trockner Sandtrocknungsgeräte
Produktdetails:
Herkunftsort: | China |
Markenname: | TONTEN |
Modellnummer: | TT30-721 |
Zahlung und Versand AGB:
Min Bestellmenge: | 1 Satz |
---|---|
Preis: | Verhandlungsfähig |
Verpackung Informationen: | Holzkiste |
Lieferzeit: | 5-7 Arbeitstage |
Zahlungsbedingungen: | T/T |
Versorgungsmaterial-Fähigkeit: | 20 Einheiten/Monat |
Detailinformationen |
|||
Fassvolumen: | 31.84 ~ 150,72 (m nach) | Motorleistung: | 55 (Kw) |
---|---|---|---|
Leistungsfähigkeit: | 200 t/h | Drehgeschwindigkeit: | 32 (r/min) |
Form des Ofen: | Kreisöfen | Art des Brennstoffs: | Steinkohle |
Materialbearbeitungsmethode: | Autoöfen | Modellnummer: | Rotationsöfen für Industriezwecke |
Hervorheben: | OEM-Rotationskalzinieröfen,Rotationskalzinierungsofen Trockner,Rotationsöfen-Trockner zur Kalzinierung |
Produkt-Beschreibung
Rotationsofen Sandtrocknungsgeräte Industrie Rotationsofen Trockner
Das Funktionsprinzip des Rotationsöfen
Nachdem das feuchte Material von einem Ende in den Trockner gelegt wurde, wird es gleichmäßig verteilt und im Trockner unter dem in den inneren Zylinder verteilten Flip des Blechschneiders verteilt.und ist vollständig in Kontakt mit der heißen Luft des Parallelstroms (Gegenstrom), die den Trocknungswärmeübergang beschleunigt und an die Antriebskraft überträgt.Das Material kann in ein anderes sternförmiges Entladungsventil des Trockners gebracht werden, um das Endprodukt unter Einwirkung der geneigten Bleche und des heißen Luftstroms zu entladen..
Leistungsmerkmale der Drehöfen
1Der Drehtrockner verfügt über eine hohe Mechanisierung und eine große Produktionskapazität.
2Der Flüssigkeitswiderstand durch den Zylinder ist gering und der Funktionsverbrauch gering.
3- starke Anpassungsfähigkeit an die Materialeigenschaften.
4Stabiler Betrieb, geringe Betriebskosten, gute Einheitlichkeit der Produkttrocknung.
Rotationsöfen ADAPTS Materialien
1Große Partikel in der chemischen, metallurgischen und anderen Industrie sind trockener als große Materialien.
2Schlacke aus Hochöfen, Kohle, Metallpulver, Phosphatdünger, Ammoniumsulfid.
3- Trocknung von Pulver- und Granulatmaterialien mit besonderen Anforderungen, wie z. B.: HP-Schaummittel, Leerrückstände, leichtes Kalziumcarbonat, aktiver Ton, Magnetpulver, Graphit, pharmazeutische Rückstände.
4- Materialien, die eine Niedertemperatur- und eine kontinuierliche Trocknung in großen Mengen erfordern.

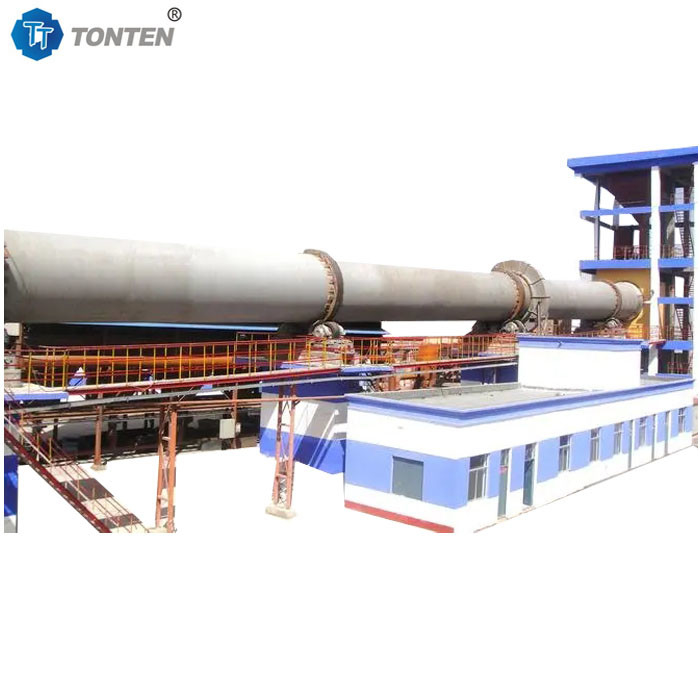

Der Ofenkörper eines Drehöfen ist mit Stahlplatte geschweißt oder nietiert, er ist mit der Ebene zu einem bestimmten Winkel geneigt, der Ofenschwanz ist hoch, der Ofenkopf ist niedrig,mit einer Breite von mehr als 20 mm,, kann sich der Ofenkörper gleichzeitig frei drehen, damit das Material im Ofenkörper vollständig verbrannt wird.Das Innere ist mit Feuersteinen ausgekleidet, um die vereinfachten Teile zu schützen und den Wärmeverlust zu reduzieren. Die Ofenkopfhülle und die Ofenrückseite sind mit feuerfestem Material ausgekleidet,und die Verbindung zwischen Ofen und Zylinder ist mit einer Dichtungsvorrichtung ausgestattet, um unnötige Wärmeverluste zu vermeidenDer Rotationsofenkopf verfügt über eine Kohleinspritzvorrichtung, die Kohlemühle mahlt die feine Kohle, die feine Kohle wird durch eine spezielle Fördervorrichtung an die Kohleinspritzvorrichtung übertragen,und dann in die Drehvorrichtung injiziert, um zu brennen, um die Drehvorrichtung mit Wärme zu versorgen, ist die Wärme die Hauptwärmequelle der gesamten Drehdichte.
Parametertabelle für Drehöfen
Spezifikation des Typs | Durchmesser (m) | Länge des Ofenkörpers (m) | Steigung (%) | Leistung (t/d) | Geschwindigkeit (r/min) | Leistung des Motors (kw) | Gewicht (t) |
Φ2,5x40 | 2.5 | 40 | 3.5 | 180 | 0.44-2.44 | 55 | 149 |
Φ2,5x50 | 2.5 | 50 | 3 | 200 | 0.62-1.86 | 55 | 187 |
Φ2,5x54 | 2.5 | 54 | 3.5 | 204 | 0.48 und 1.45 | 55 | 196 |
Φ2.7x42 | 2.7 | 42 | 3.5 | 320 | 1.10-1.52 | 55 | 198 |
Φ2.8x44 | 2.8 | 44 | 3.5 | 400 | 0.437-2.18 | 55 | 201 |
Für die Berechnung der Leistung | 3 | 45 | 3.5 | 500 | 0.5-2.47 | 75 | 210 |
Für die Berechnung der Leistung | 3 | 48 | 3.5 | 700 | 0.6 bis 3.48 | 100 | 237 |
Für die Verwendung in Kraftfahrzeugen | 3 | 60 | 3.5 | 300 | 0.3-2 | 100 | 310 |
Φ3,2x50 | 3.2 | 50 | 3.5 | 1000 | 0.6-3 | 125 | 278 |
Φ3.3x52 | 3.3 | 52 | 3.5 | 1300 | 0.266-2.66 | 125 | 283 |
Φ3,5x54 | 3.5 | 54 | 4 | 1500 | 0.55 bis 3.4 | 220 | 363 |
Φ3,6x70 | 3.6 | 70 | 3.5 | 1800 | 0.25-1.25 | 125 | 419 |
Φ4.0x56 | 4 | 56 | 4 | 2300 | 0.41-4.07 | 315 | 456 |
Φ4.0x60 | 4 | 60 | 3.5 | 2500 | 0.396 bis 3.96 | 315 | 510 |
Φ4.2x60 | 4.2 | 60 | 4 | 2750 | 0.4-3.98 | 375 | 633 |
Φ4.3x60 | 4.3 | 60 | 3.5 | 3200 | 0.396 bis 3.96 | 375 | 583 |
Φ4,5x66 | 4.5 | 66 | 3.5 | 4000 | 0.41-4.1 | 560 | 710.4 |
